SFP(Small Form-factor Pluggable) Transceiver

알아야 하는 것들

nm = nanometre

1nm = 10^-9m



기본 지식으로 참고한 영상

https://brunch.co.kr/@mascott/18

광케이블(Optical Fiber Cable)의 종류

광 케이블 모드

1. 싱글 모드

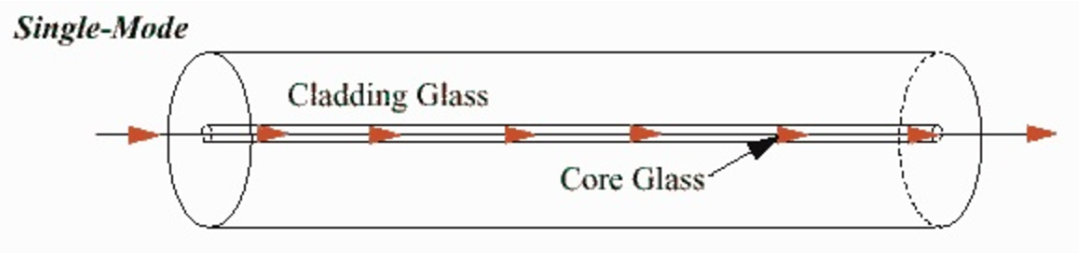

- 광케이블 코어 안에 토파되는 빛의 모드가 하나인 광섬유

- 장거리 고속 전송에 유리하다. (현재 신규로 구축되는 광선로에서는 single mode 케이블만 대부분 사용한다)

2. 멀티 모드

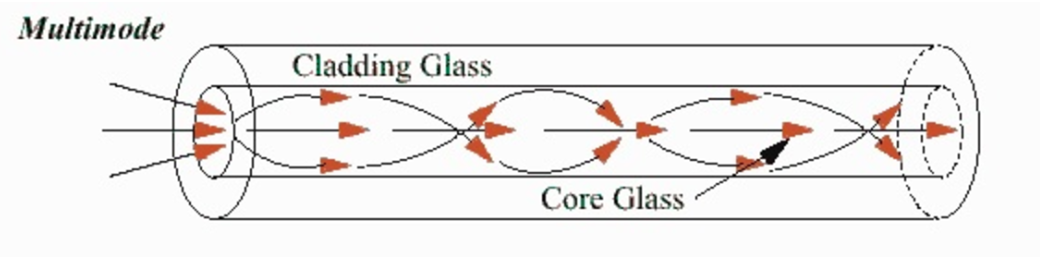

- 광케이블 코어안에 3개의 빛이 사용되는 모드고 코어의 직경이 크다.

- 단거리 전송에 유리









참고 영상

https://www.youtube.com/watch?v=cKCst1wccfo



SFP는 Optical Signal(광 신호) 를 Electrical Signal(전기 신호)로 변환해주는 역할을 한다.

SFP는 종류가 여러가지인데 종류는 wavelength(주파수) 와 거리 그리고 싱글 모드인지 멀티 모드인지에 따라 달라진다.







짧은 거에서는 1000BASE-T 그리고 1000BASE-SX SFP가 사용되는 것 같다. 1000BASE-T는 SFP가 붙어있지 않으니 광 케이블을 사용하지 않는 것 같다.



duplex : 이중



SX short-range

LX long-range 10km

EX 40km

ZX 80km



bidirectional : 양방향

BiDi SFP는 항상 같은 주파수를 가진 transceiver를 사용해야 한다.



type	distance	wavelength	mode
1000BASE-T	100M(Cat5)
1000BASE-SX	550M	850nm	multi
1000BASE-LX SFP	10KM	1310nm	single, duplex LC cables
1000BASE-EX SFP	40KM		single, duplex LC cables
1000BASE-ZX SFP	80KM		single, duplex LC cables
BiDi SFP(one fiber)



전송 속도에 따른 SFP 분류

종류	전송 속도
SFP	1~2.5Gbps
SFP+	10Gbps
SFP28	25Gbps
QSFP+	40Gbps
CFP	100Gbps

QSFP+ 는 전송속도가 40기가나 되니 크기도 크다.





<WDM>

저비용에 네트워크 capacity의 증가에 따라 WDM이라는 기술이 탄생



WDM 에는 CWDM SFPs 그리고 DWDM SFPs가 있다.



CWDM은 80KM 까지 지원 및 1270nm ~ 1610nm 주파수 대역을 사용한다.

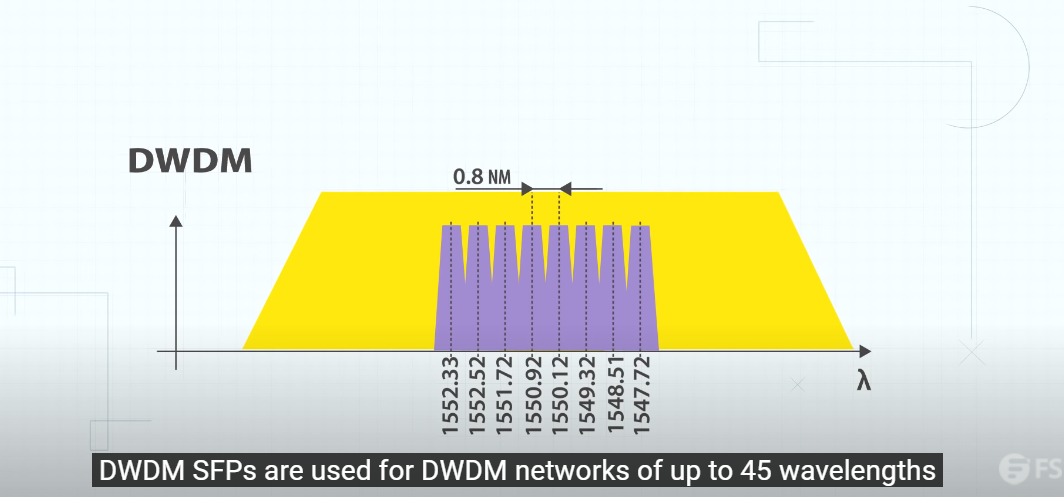

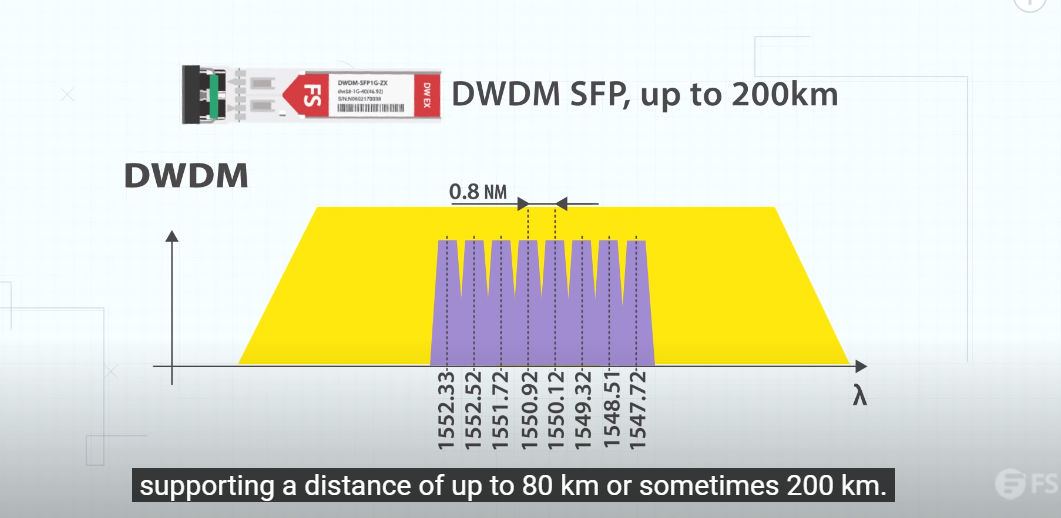

DWDM 80~200KM 까지 가능하며 주파수폭이 작아지고 수가 많아졌다.
